El escudo térmico de Orión muestra daños significativamente menores después de más de 2200 grados

Después de regresar a la Tierra, el fondo de una cápsula espacial aparece como una superficie que debería haber permanecido lo más intacta posible. Sin embargo, para un escudo térmico se aplica una lógica diferente: parte del material puede cambiar y perderse, de modo que la cabina detrás permanece protegida. Orión trajo a cuatro astronautas de un vuelo alrededor de la luna en Artemis II. La cápsula alcanzó hasta 39 veces la velocidad del sonido. En el camino de regreso la temperatura en el interior rondaba los 24 grados centígrados, aunque en el exterior hacía muchísimo calor. Esta diferencia ilustra la verdadera tarea del sistema: el objetivo no es evitar la generación excesiva de calor, sino más bien proteger el espacio habitado. Durante el regreso, la nave espacial tuvo que liberar gran parte de su energía cinética a la atmósfera sin calentar excesivamente la estructura de soporte ni el interior. Por tanto, el estado de la parte inferior recuperada es mucho más que una cuestión de apariencia exterior. Proporciona información sobre si la carga térmica está dentro de los límites esperados y si el material protector se ha comportado de forma controlada. Es especialmente importante distinguir entre el consumo esperado de material y el desprendimiento no deseado de piezas de mayor tamaño. Ambos procesos pueden dejar huellas, pero tienen un significado diferente para la evaluación de una nave espacial tripulada.

El punto de comparación es Artemis I, el vuelo de prueba no tripulado del mismo tipo básico de cápsula. Después de su regreso, los ingenieros encontraron lugares donde el material carbonizado se había desprendido más de lo esperado. Por lo tanto, la investigación sobre la pérdida de material en ese momento se centró no sólo en las temperaturas alcanzadas, sino también en el comportamiento de la capa protectora durante todo el vuelo. Después de todo, no es posible deducir un efecto protector de una sola indicación de temperatura. Igualmente importante es cuánto dura una determinada carga, qué tan profundamente penetra el calor en el material y qué cambios se producen en el interior. Esta historia debía explicarse de forma comprensible para la posterior operación tripulada. Por lo tanto, Artemis II fue también una prueba práctica de las hipótesis que los ingenieros habían formulado desde el primer vuelo y las investigaciones posteriores. La evaluación ahora disponible compara estas expectativas con los rastros de la cápsula realmente devuelta.

Lo que revela el escudo térmico tras el vuelo a la Luna

Después de la evaluación técnica del Artemis II, los ingenieros encontraron nueve áreas de pérdida de carbón. En Artemis I había 103. El recuento muestra una diferencia clara, pero no describe automáticamente la proporción de la cantidad total de material perdido. En esta comparación, inicialmente se incluyen como lugar del descubrimiento un pequeño fragmento y una zona dañada más grande. Por lo tanto, sería inaceptable deducir un porcentaje exacto de ganancia en términos de seguridad sólo a partir de estas dos cifras. La agencia espacial evalúa el comportamiento de protección térmica como se esperaba. Tampoco se encontraron signos de sobrecalentamiento en la otra protección térmica de la cápsula. Esto crea una imagen mucho más significativa que simplemente mirar la parte inferior: tanto el efecto protector residual como la distribución y la gravedad de las marcas son cruciales. El hallazgo también se refiere a la trayectoria de vuelo específica de esta misión y no es una prueba de esfuerzo general para cada posible trayectoria de regreso.

Porque la pérdida controlada de material es parte de la protección

El material utilizado, Avcoat, es un sistema de protección térmica ablativo. Durante la ablación, la capa exterior se modifica química y físicamente bajo altas temperaturas. Esto crea gas y una superficie carbonizada; El material se puede quitar. Este desgaste esperado ayuda a proteger las áreas debajo. Un sistema de este tipo se vuelve problemático si los cambios no se producen como se esperaba. En Artemis I, los gases resultantes no pudieron escapar lo suficiente de algunas zonas. Se acumuló presión en el material, lo que contribuyó a la formación de grietas y al desprendimiento de piezas carbonizadas. Esto lleva a una distinción técnica importante: la protección térmica puede proteger con éxito la cabina y aun así mostrar un comportamiento que requiere una mayor comprensión para futuros vuelos. Por el contrario, una superficie oscura o irregular no significa automáticamente un fracaso. Sólo la comparación de la estructura del material, el historial térmico y la capa restante transforma la apariencia visible en un resultado fiable. Por lo tanto, la evaluación no se basa en la superficie más perfecta posible, sino en las reservas de protección reales.

¿Cómo afectó el cambio de trayectoria al voltaje?

En el Artemis II no se instaló simplemente un escudo térmico fundamentalmente diferente. La principal diferencia con respecto al primer vuelo fue la trayectoria modificada durante el reingreso. Se ha reducido la autonomía máxima en la ruta de regreso. Como resultado, la cápsula pasó menos tiempo en el rango de temperatura que había favorecido el comportamiento desfavorable del material durante el vuelo anterior. Esta relación explica por qué un pico de temperatura elevado en sí mismo dice poco sobre el resultado. Un material reacciona a una secuencia temporal de calentamiento, cambios químicos y enfriamiento. Su permeabilidad al gas también influye. La tarea de los ingenieros era conciliar todo el historial de carga con el comportamiento del material existente. Esto es diferente a evitar por completo la parte caliente de la devolución. La cápsula todavía tenía que liberar mucha energía. Lo que cambió fue cómo se atravesó esta fase desafiante y cuánto tiempo funcionaron ciertas condiciones en el sistema de protección.

Porque no todas las zonas visibles están dañadas

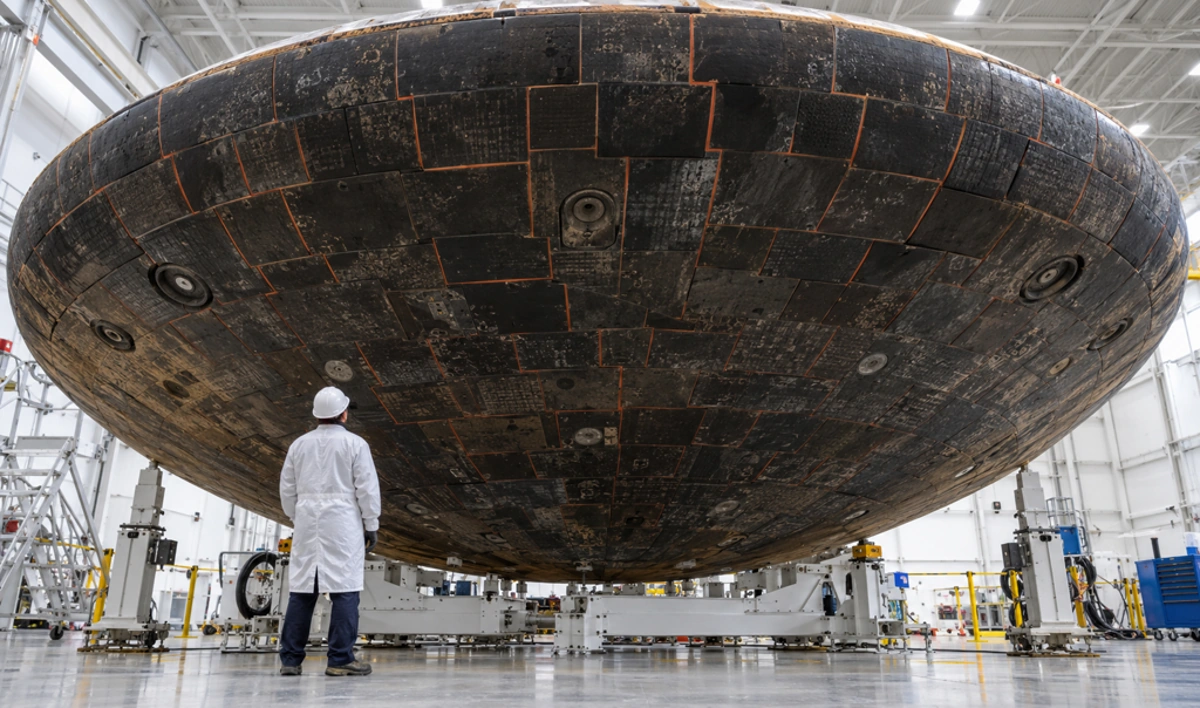

El gran escudo protector inferior está formado por 186 bloques Avcoat. Otras 1.300 baldosas cerámicas protegen el resto de la capa exterior. Esta estructura por sí sola deja claro por qué una inspección no puede reducirse a contar las manchas oscuras. Las transiciones entre componentes, áreas de unión y aberturas están diseñadas de manera diferente que en una superficie continua. En Orion, algunas áreas alrededor de los puntos de conexión están diseñadas deliberadamente para ser más resistentes porque el flujo allí puede crear una carga térmica diferente. Las juntas de color rojo anaranjado no pueden interpretarse fácilmente como un signo de daño excepcional. Su aspecto está relacionado con la silicona que contiene óxido de hierro utilizada. Estos detalles son cruciales al comparar imágenes: una muestra predicha estructuralmente no debe confundirse con un defecto recién creado. Por tanto, la inspección también incluye ventanas, zonas de ventilación y juntas. Después de todo, una pantalla inferior intacta por sí sola no descartaría la posibilidad de que haya penetrado calor no deseado desde algún otro lugar. Sólo la evaluación conjunta de estas áreas describe el rendimiento térmico de toda la nave espacial.

¿Qué investigaciones van más allá de la impresión externa?

Después de la recuperación, se retiró el escudo y se preparó para una mayor investigación. Las muestras de material y las radiografías completan la inspección externa; Además, la erosión superficial real se compara con las predicciones. Estas medidas responden a una pregunta diferente a la de una fotografía normal. Por ejemplo, desde el exterior no se ve inmediatamente hasta qué punto se produce un cambio en el material o qué espesor de capa permanece en un punto determinado. Por lo tanto, las comparaciones en curso tienen como objetivo capturar con mayor precisión la distribución espacial de la tensión. La prueba de temperatura de un módulo de aterrizaje lunar también muestra que la tecnología espacial debe demostrar concretamente sus propiedades térmicas, incluso si allí se examinan otras cargas y tareas de protección. Un intento no reemplaza al otro. El valor especial de Orion es que dispone de material de vuelo real. Su investigación puede mostrar dónde un modelo fue suficientemente preciso y dónde es necesario mejorar los supuestos para futuras interpretaciones.

Qué significa el resultado para futuros vuelos tripulados

El número significativamente menor de metralla respalda el enfoque elegido para Artemis II. Sin embargo, esto no prueba que el desarrollo de un sistema de protección térmica esté completo. Para operaciones posteriores, las propiedades de los materiales, las condiciones de fabricación y de vuelo se seguirán considerando conjuntamente. Por ejemplo, una misión diferente puede requerir una geometría de retorno diferente; Por lo tanto, un vuelo exitoso no implica la liberación ilimitada de ninguna carga. Además, la evaluación actual proviene de la propia agencia espacial y es una evaluación técnica de la misión, no un estudio comparativo independiente de diferentes fabricantes. Su valor reside en las investigaciones concretas sobre el original recuperado y en la comparación con el análisis de errores anterior. La medición continua de la eliminación de material es parte de este proceso. Para evaluar el rendimiento no es necesaria una señalización impecable ni es suficiente una referencia superficial a la temperatura máxima alcanzada. Lo crucial es si se entendieron los cambios internos visibles y si la protección se mantuvo de manera confiable en las condiciones que realmente ocurrieron.
