Doce cápsulas prueban escudos térmicos mientras caen a la Tierra

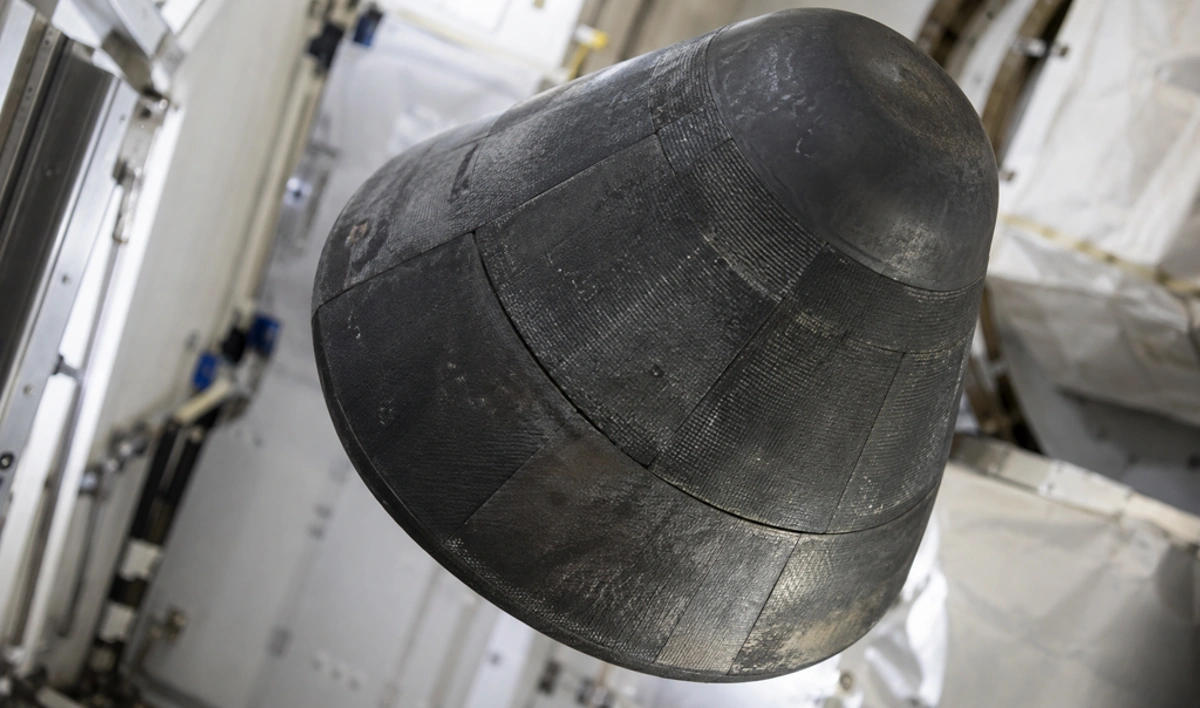

La nave espacial ha terminado su trabajo en la Estación Espacial Internacional, pero para una parte de su carga la prueba decisiva no comenzará hasta que se averíe. Doce cápsulas del proyecto KREPE-3 viajan dentro de Cygnus XL. Se espera que prueben diferentes diseños y escudos térmicos a medida que caen a través de la atmósfera de la Tierra. Según lo anunciado por la NASA sobre el experimento de vuelo, los pequeños vehículos de prueba serán liberados rompiendo su estructura de transporte. Lo que significa el fin del carguero les ofrece una oportunidad única: condiciones reales de vuelo fuera de una gran nave espacial lanzada específicamente para probar los materiales. KREPE significa Experimento de sonda de reentrada de Kentucky. La Universidad de Kentucky está desarrollando cápsulas compactas cuya carga útil real se compone de dispositivos de medición. Por lo tanto, su éxito no depende de permanecer ileso en una mesa de visualización después del vuelo, sino de obtener datos utilizables de una fase de estrés breve y extrema.

Al regresar de la órbita se disipa una enorme energía cinética. Una nave espacial no simplemente golpea el aire, que actúa como un freno normal. Delante de su superficie se forman áreas de flujo fuertemente comprimidas y calentadas. Parte de la energía llega al vehículo en forma de calor. La forma, la velocidad y la trayectoria de entrada determinan cómo se distribuye esta carga. Esto da como resultado diferentes requisitos para los escudos térmicos. Un material puede soportar temperaturas superficiales muy altas y, sin embargo, resultar inadecuado si pasa demasiado calor a través de la capa protectora hacia componentes sensibles. Lo que también importa es si un cartel resiste la tensión mecánica y si su comportamiento puede calcularse de forma fiable. Por lo tanto, la cuestión crucial no es sólo qué tan caliente puede llegar a ser un material. Lo importante es la interacción entre la absorción de calor, el transporte de calor, la pérdida de material y el movimiento de vuelo. Un reingreso breve puede producir muchos de estos eventos simultáneamente, revelando debilidades que es menos probable que revelan pruebas separadas.

Mientras el carguero libera las doce cápsulas

Cygnus XL salió de la estación el 9 de octubre con el brazo robótico Canadarm2. Tras el anuncio de la salida de la nave, la dirección de vuelo planea bajar deliberadamente su órbita el lunes. La furgoneta también se lleva objetos y residuos que ya no son necesarios. Por tanto, las cápsulas se encuentran en un vehículo destinado a ser destruido de todos modos. El experimento no requiere organizar una gran misión de regreso con el único fin de probar los materiales. Sin embargo, liberarlo de un buque de carga en desintegración no es un estado inicial tan simple como liberar un cuerpo en un laboratorio. El siguiente movimiento debe rastrearse a partir de los valores medidos. Precisamente esto ofrece a las cápsulas instrumentadas una ventaja adicional: no sólo registran el comportamiento de su material protector, sino también las condiciones en las que se produce realmente la exposición.

Porque los escudos térmicos pueden cambiar intencionalmente

Un enfoque probado implica que una capa protectora exterior desprenda el material de manera controlada durante la entrada. Durante esta ablación, se absorbe energía y se convierten o eliminan componentes materiales. El componente cumple su cometido precisamente porque su superficie no permanece inalterada. Otro concepto es más aislante y está destinado a mantener su estructura durante varias operaciones. Ambas formas tienen diferentes ventajas. La protección abrasiva específica puede ser útil para una sonda desechable, mientras que surgen requisitos adicionales de mantenimiento y durabilidad para un vehículo reutilizable. Por lo tanto, el desarrollo de incrustadores ligeros de carbono y fenol también aborda la cuestión de cuánta protección se puede lograr con la menor masa posible. Cada kilogramo adicional requerido afecta a todo el vuelo. Sin embargo, un material más ligero sólo es útil si su efecto protector sigue siendo suficientemente fiable en las condiciones esperadas.

Qué debe hacer una funda protectora de fieltro

MERINO es una de las familias de materiales examinadas. En él, se combinan fibras de carbono y fibras fenólicas para formar una estructura similar a un fieltro. El proceso permite capas protectoras más flexibles que algunos componentes rígidos convencionales. La descripción de la tecnología de fibras flexibles deja claro por qué la producción misma forma parte del desarrollo. Un material de alto rendimiento también debe poder moldearse con una forma adecuada y conectarse al resto del vehículo. Los paneles rígidos y las capas flexibles plantean diferentes exigencias en cuanto a transiciones y fijaciones. Esto se puede explicar claramente por la diferencia entre una carcasa sólida y una flexible, sin atribuir a ambas las mismas propiedades mecánicas. Lo que también importa en un escudo térmico es la uniformidad de la estructura y la reproducibilidad de su espesor. Un material que pueda producirse más rápidamente aún debe alcanzar el efecto protector calculado en cada punto esperado.

Porque la forma de una cápsula también determina la protección

El experimento no se limita a la cuestión de qué material deja pasar menos calor. Una cápsula lleva una protección de apertura basada en el principio ADEPT, cuya gran superficie se asemeja a un paraguas abierto. Otro vehículo de prueba se basa en la forma exterior de una cápsula para la misión Dragonfly a Titán, la luna de Saturno. Los dos enfoques abordan tareas diferentes: proporcionar un área más efectiva o examinar el comportamiento de vuelo de una geometría determinada. La idea básica de la física es fácil de entender. Si la misma masa se distribuye en un área más grande de cara al flujo de aire, el frenado cambia. Al mismo tiempo, la forma y el centro de gravedad pueden influir en si un cuerpo permanece quieto o gira. Por lo tanto, una mayor protección no debe entenderse únicamente como una lámina de material más grande. Cambia el comportamiento de todo el misil y por tanto las condiciones a las que está expuesto su material.

Al comparar estos diseños, las pequeñas cápsulas proporcionan información valiosa, pero no automáticamente en escala realista. Cuando un objeto se reduce de tamaño, su superficie y volumen no cambian en la misma proporción. Por tanto, la distribución de masa y calor también puede ser diferente. Esta simple consideración geométrica explica por qué un pequeño experimento exitoso no determina todas las propiedades de una sonda grande posterior. Los datos de medición son especialmente adecuados para verificar cálculos e hipótesis. Si los movimientos, temperaturas y cargas esperados se corresponden con el vuelo, aumenta la confianza en los modelos utilizados. Si se desvían, se pueden buscar las causas de forma más específica. Un resultado de medición inesperado no es necesariamente un experimento inútil. En particular, una desviación puede mostrar que un contexto previamente simplificado no es suficiente para el diseño de un vehículo más grande y debe examinarse más detenidamente.

Cómo detecta un sensor de Stuttgart la carga de calor

La participación internacional incluye un sensor de flujo de calor de la Universidad de Stuttgart. Su objetivo es ayudar a registrar cómo se transfiere el calor a una superficie durante la entrada. El flujo de calor y la temperatura son cantidades diferentes. La temperatura describe un estado; El flujo de calor describe cuánta energía se transfiere en un tiempo y una superficie determinados. Por lo tanto, el mismo valor de temperatura puede aparecer con diferentes perfiles de carga. Un componente que se calienta lentamente y un componente que se somete a una gran tensión durante un período de tiempo muy corto no tienen por qué cumplir los mismos requisitos. También es crucial para la evaluación cuándo se produce un cambio y cómo coincide con el movimiento del vuelo. Sólo esta asignación temporal transforma los números individuales en un proceso comprensible. El principio es similar a una investigación donde no sólo se considera el estado final, sino también el camino para llegar allí. En el caso de los escudos térmicos, es precisamente este camino el que puede determinar qué capa cumple su función y cuándo un concepto de protección llega a sus límites.

¿Qué debería quedar después del corto vuelo?

La Universidad de Kentucky se basa en vuelos anteriores de sus cápsulas. En KREPE-2, cinco vehículos de prueba regresaron del espacio en 2024. El informe sobre esta misión anterior describe la combinación de desarrollo de estudiantes, electrónica e investigación sobre vuelos hipersónicos. Esta serie le permite incorporar los resultados de un experimento en su próximo proyecto. Con KREPE-3 el número de cápsulas aumenta a doce. Luego, la evaluación científica cuenta qué secciones se han registrado completamente y qué tan bien se pueden asignar las mediciones a las respectivas condiciones de vuelo. La destrucción planificada de la cinta transportadora no es la causa del error, sino más bien el desencadenante. De su último viaje debería quedar algo que podría ser crucial para futuras misiones: datos de medición sobre cómo un pequeño sistema de protección maneja realmente un regreso muy rápido a través de la atmósfera.
