El chip de silicio alcanza por primera vez las prestaciones de la fibra de vidrio

Los chips fotónicos se consideran una de las tecnologías clave de las próximas décadas. En lugar de enviar electrones a través de pistas de cobre, guían señales de luz a través de canales microscópicos llamados guías de ondas, prometiendo velocidades más rápidas con un consumo de energía drásticamente menor. En los centros de datos, que se han convertido en grandes consumidores de energía debido al auge de la inteligencia artificial, estos componentes deberían hacerse cargo de los flujos de datos entre procesadores. La medida central de la calidad es la pérdida de luz: cuanto menos señal se pierda a lo largo del chip, más láseres coherentes, sensores más sensibles y conexiones más eficientes se podrán construir. Precisamente en esto existe un vacío hasta ahora, porque los materiales de chip establecidos no alcanzan las increíblemente bajas pérdidas de la fibra de vidrio, especialmente en el rango visible del espectro.

El equipo de Kerry Vahala del Instituto Tecnológico de California resolvió el problema con un truco obvio y al mismo tiempo técnicamente delicado: colocaron el propio material de fibra de vidrio en el chip. Las nuevas guías de ondas están hechas de germanosilicato, es decir, vidrio de cuarzo dopado con germanio, el material al que las fibras ópticas deben su bajísima absorción de luz. Utilizando procesos de fabricación litográfica totalmente compatibles con la industria de los semiconductores, los investigadores depositaron este vidrio directamente sobre obleas estándar de veinte y doce pulgadas de diámetro, como las que se mecanizan en cualquier fábrica de chips. En principio, la tecnología podría integrarse en las líneas de producción existentes sin nuevos sistemas, una ventaja decisiva sobre muchos enfoques exóticos de la fotónica.

Porque el vidrio fundido marca la diferencia

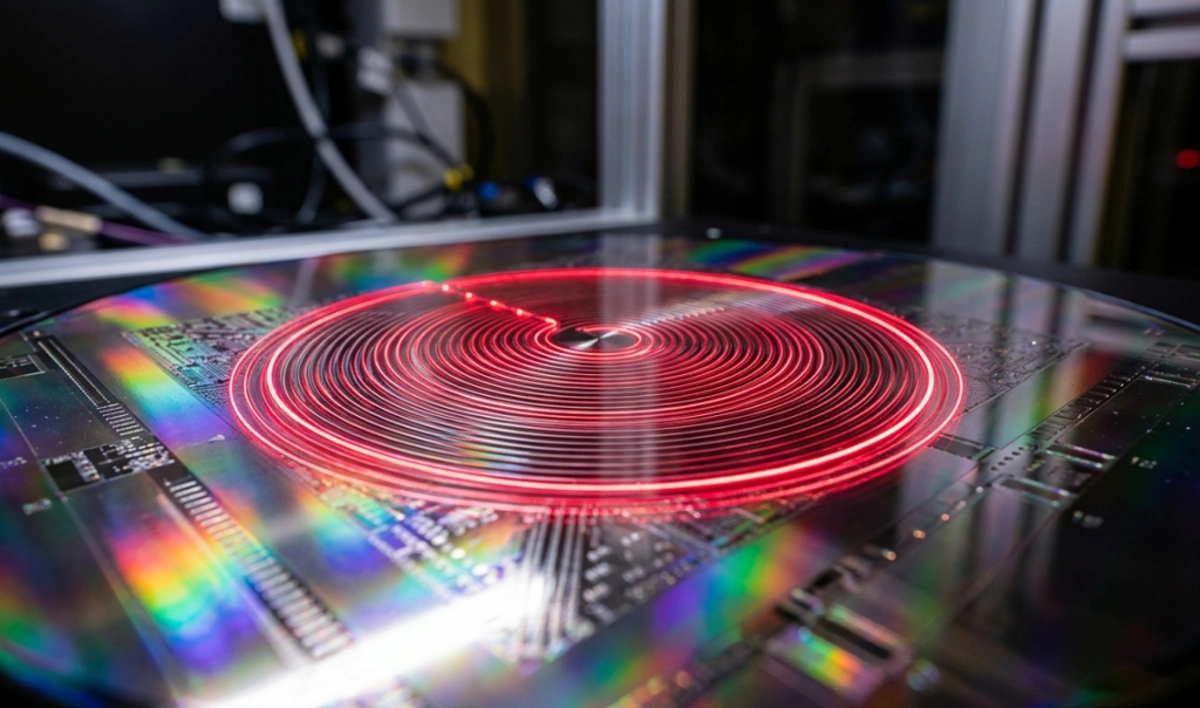

El verdadero truco está en el posprocesamiento. El germanosilicato tiene una temperatura de fusión relativamente baja, por lo que las superficies de guías de ondas completamente estructuradas pueden fundirse brevemente y alisarse mediante un calentamiento específico. Este flujo de calor aplana la rugosidad microscópica hasta casi el nivel atómico, y son precisamente estas rugosidades las que dispersan la luz en las estructuras de chips convencionales y provocan la pérdida de señal. Para lograr distancias de medición largas a pesar de la superficie compacta del chip, los investigadores también dispusieron sus guías de ondas en elegantes espirales en las que la luz viaja muchos centímetros. La combinación de material de fibra y superficies lisas guía la luz a través de todo el espectro, desde el violeta hasta el infrarrojo cercano, con pérdidas sin precedentes, como detalla el equipo en la revista Nature.

Veinte veces mejor que el récord anterior

El progreso es especialmente notable en luz visible. Allí, la nueva plataforma supera los valores récord anteriores para el nitruro de silicio, el principal material de chip de bajas pérdidas, en un factor de aproximadamente 20; En el infrarrojo cercano está a la par de tecnologías más establecidas. Esto abre aplicaciones que antes fallaban debido a filtraciones, porque muchas tecnologías clave necesariamente funcionan en longitudes de onda visibles. Los átomos y los iones, el corazón de los relojes atómicos y de muchas computadoras cuánticas, sólo pueden controlarse con luz láser visible, y las imágenes biomédicas y las pantallas de gafas inteligentes también dependen de este rango espectral. Las primeras demostraciones del grupo se presentaron en la conferencia de la OFC en Los Ángeles, donde el portal especializado optics.org informó sobre el trabajo, que despertó un considerable interés por parte de la industria.

Del laboratorio de relojería al centro de datos de IA

La lista de posibles aplicaciones parece un catálogo de tecnologías futuras. Basándose en las nuevas guías de ondas, se pueden construir láseres extremadamente silenciosos cuya luz oscila de manera estable durante un largo período de tiempo, un requisito clave para los relojes atómicos ópticos portátiles y los giroscopios de alta precisión que podrían mantener aviones y barcos en rumbo incluso sin navegación por satélite. En la tecnología cuántica, los circuitos fotónicos compactos podrían reemplazar mesas de laboratorio enteras llenas de espejos y lentes. Sin embargo, los interesados ​​ven en los centros de datos quizás la mayor palanca económica: las conexiones ópticas de bajas pérdidas entre procesadores reducen las necesidades energéticas de la infraestructura de datos, cuyo hambre de electricidad está creciendo rápidamente debido a la inteligencia artificial. El hecho de que las guías de ondas también puedan acoplarse eficazmente con fibras de vidrio y láseres semiconductores las hace interesantes precisamente para estas interfaces.

¿Cuál es el futuro de la tecnología?

Sin embargo, las operaciones permanecerán abiertas hasta que esté listo para la producción en serie. Los investigadores están trabajando en la integración de componentes activos como moduladores y amplificadores en la nueva plataforma, porque sólo la interacción de líneas de bajas pérdidas y interruptores rápidos transforma una guía de ondas en un circuito fotónico completo. También queda por demostrar la estabilidad a largo plazo en condiciones industriales. Sin embargo, el mensaje subyacente del trabajo ya es claro: la brecha de décadas entre la eficiencia de la fibra óptica y las capacidades de los chips no es una constante natural. Al combinar el material liviano más probado en telecomunicaciones con los métodos de fabricación de la industria de los semiconductores, la fotónica se está acercando a un futuro en el que la luz fluye casi sin obstáculos no sólo entre continentes, sino también a través de unos pocos milímetros cuadrados de silicio.

Naturaleza, Hacia la pérdida de fibra para la integración fotónica del violeta al infrarrojo cercano; doi:10.1038/s41586-025-09889-w
